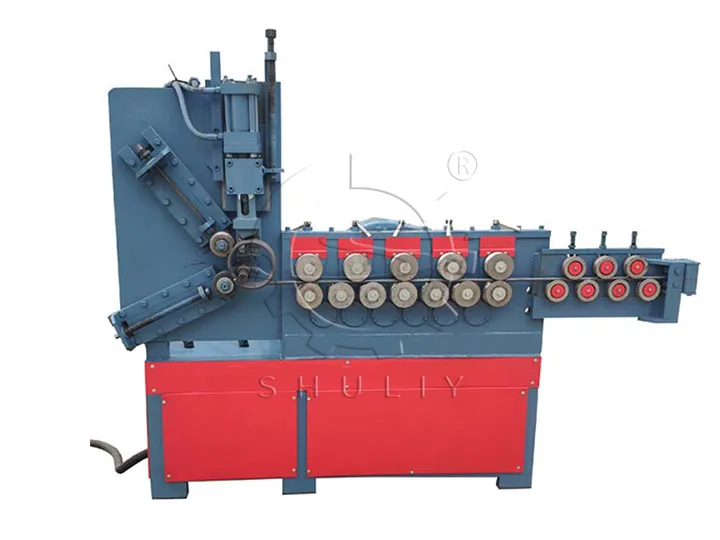

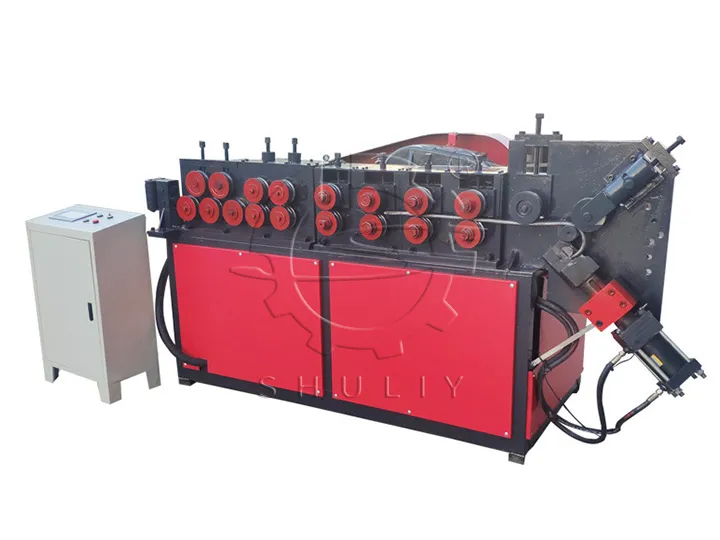

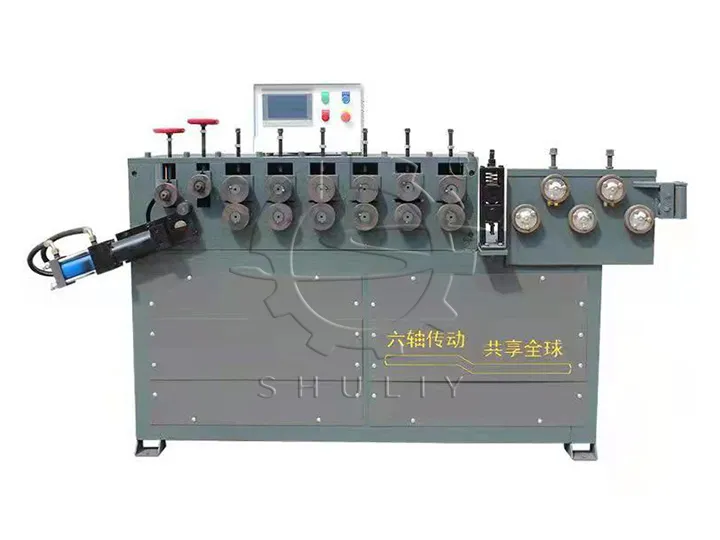

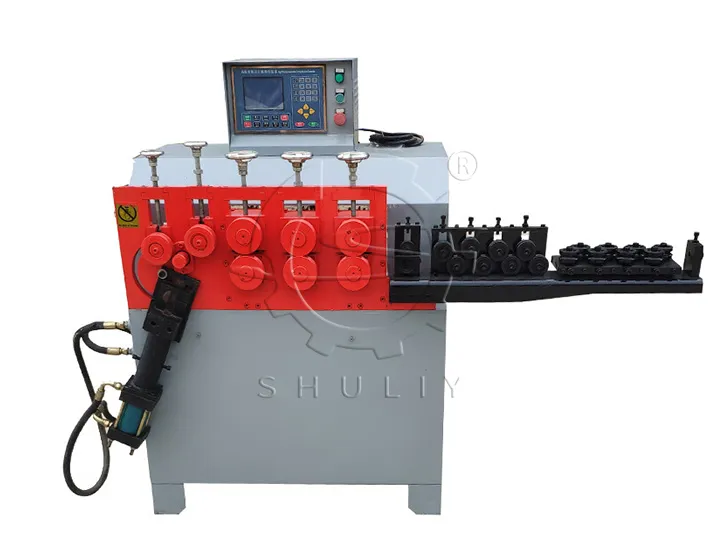

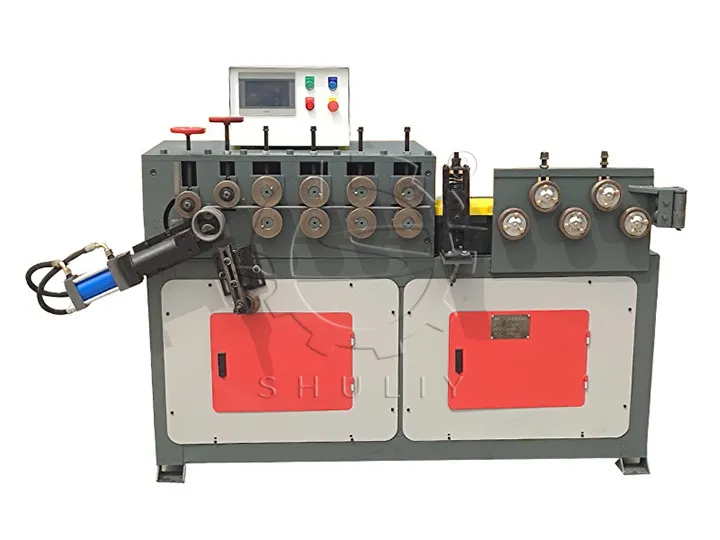

Shuliy SRBシリーズ鉄筋リング曲げ機は、3–25 mm鋼棒から円形鉄筋リング、スパイラルバー、曲線状の補強部品を製造するために設計されています。供給、矯正、リング成形、スパイラル成形、油圧切断を1台の機械に統合しています。

施工業者や鉄筋加工工場向けに、この機械は個別に行っていた矯正、曲げ、切断の工程を、プログラム制御された成形工程に置き換えることを目的としています。リング径、棒径、生産の一貫性を管理する必要がある繰り返し注文に適しています。

鉄筋リング曲げ機で何を製造できますか？

鉄筋リング曲げ機は、成形設定に応じて、単独の円形リング、連続スパイラル補強材、曲線状の鉄筋セクションを製造できます。これらの製品は、杭基礎かご、橋梁構造物、トンネル支保、プレキャストコンクリート部材、太陽光発電用グラウンドアンカー、その他の補強構造に一般的に使用されます。

完成品の直径は、1つの固定値に限定されません。適切なリングサイズは、選択したモデル、鉄筋径、材料の状態、成形要件によって異なります。SRBシリーズの完成リング径の対応範囲は50–3000 mmです。

鉄筋リング成形機と従来の曲げ機を比較する場合、主な違いは工程の連続性です。リング成形機は、切断前に棒材を連続的に送り、成形します。これは、リングやスパイラルを繰り返し生産する場合に便利です。

Shuliy SRBシリーズの仕組み

Shuliy SRBシリーズ鉄筋丸曲げ機は、PLC制御シーケンスを採用しています。まず、モーターが油圧オイルポンプを駆動します。次に油圧システムが矯正ギアボックスを作動させ、ガイドおよび矯正部を通して鋼棒を前方へ送ります。

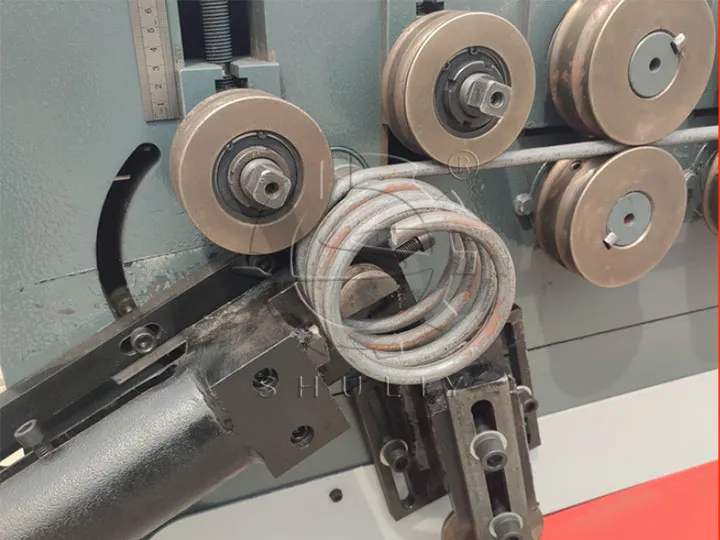

矯正後、材料は丸曲げユニットに入ります。成形ユニットが棒材を必要な円形またはスパイラル形状に曲げます。設定された長さ、リング径、または巻き数に達すると、油圧切断シリンダーが材料を切断し、サイクルを完了します。

工程は次のようにまとめられます。

鋼棒の供給 → 予備調整 → 矯正 → 円形またはスパイラル成形 → 油圧切断 → 完成品の回収

この構成により、本機は再現性の高い製品バッチに対応する実用的なCNC鉄筋丸曲げ機となります。実際の生産量は、棒材径、リング周長、巻き数、材料グレード、オペレーター設定によって異なります。

技術仕様

記載されている送り速度は、材料の供給および加工速度を示すものであり、1時間あたりの完成リング数を固定的に示すものではありません。大きなリングほど1個あたりに必要な棒材の長さが増えるため、最終的な生産数量は、必要な直径と製品設計に基づいて計算してください。

記載されている±0.2 mmの作業許容差は、機械仕様です。生産時には、注文を確定する前に、購入者が使用する実際の鋼材グレード、鉄筋径、目標形状で完成部品の精度を確認してください。

Shuliy マシナリーに連絡する

Shuliy Machineryは、海外のお客様向けに鉄筋加工設備を供給しています。鋼棒径、完成リングサイズ、用途、現地電源、生产要件に基づき、適切なSRBシリーズ構成をご提案できます。

機械動画、詳細仕様、技術確認、見積もり、納期情報についてはお問い合わせください。
